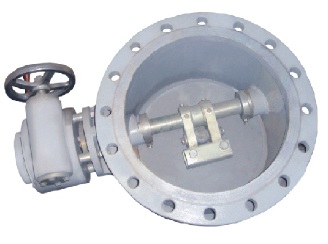

Заслонка поворотная ЗП
Назначение
Заслонка поворотная используется как самостоятельная запорная арматура, а также в составе приемо-раздаточных устройств ПРУ.
В составе ПРУ заслонка поворотная является комплектующим изделием для остальных вертикальных резервуаров
По устойчивости к воздействию климатических факторов внешней среды заслонка поворотная изготавливается в исполнении У, УХЛ категории размещения 1 по ГОСТ 15150-69.
Устройство и принцип работы

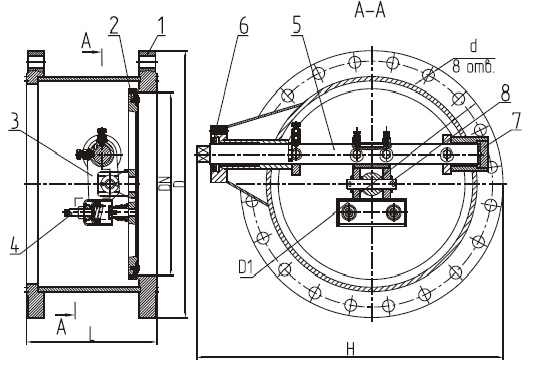

Заслонка поворотная состоит из корпуса - 1, заслонки - 2, рычага - 3, винта регулировочного - 4, оси заслонки - 5, гайки - 6, диска - 7 и оси кронштейна - 8.
Привод через муфту соединяется осью заслонки - 5 и поворачивает диск - 7 на 110° с помощью системы рычагов и пружин, обеспечивая проведение технологической операции.
Технические характеристики
| Параметры | Заслонка поворотная ЗП | ||||||
|---|---|---|---|---|---|---|---|
| Условный проход DN, мм | 100 | 150 | 250 | 300 | 400 | 500 | 700 |
| Строительная длина, мм, L, не более | 160 | 200 | 250 | 250 | 355 | 350 | 420 |
| Габаритные размеры, мм: | |||||||
| ширина Н | 275 | 335 | 495 | 566 | 675 | 830 | 1000 |
| высота D | 215 | 280 | 405 | 460 | 580 | 710 | 910 |
| Присоединительные размеры, мм: | |||||||
| межцентровое расстояние D1 | 180 | 240 | 355 | 410 | 525 | 650 | 840 |
| диаметр крепежных отверстий d | 18 | 22 | 26 | 26 | 30 | 33 | 39 |
| количество крепежных отверстий n, шт. | 8 | 8 | 12 | 12 | 16 | 20 | 24 |
| Рабочее давление, МПа (кг/см2), не более | 1,6 (16) | ||||||
| Рабочая среда | Нефть и нефтепродукты | ||||||
| Привод | Ручной и электрический | ||||||
| Масса, кг, не более | 16 | 27 | 54 | 85 | 250 | 230 | 400 |
