Газовая обвязка резервуаров

Газовая обвязка резервуаров (газоуравнительная система, улавливание и конденсация паров) — это система газопроводов, соединяющих между собой газовые пространства резервуаров, в которых хранятся нефтепродукты одного сорта. Одновременно с применением газовой обвязки можно применять и специальные газосборники, подключенные трубопроводом к системе газовой обвязки. Газовая обвязка обеспечивает циркуляцию паровоздушной смеси по замкнутому контуру, что предотвращает потери паров нефтепродуктов в атмосферу, способствует снижению потерь нефтепродуктов при приеме и отпуске (газовая обвязка предназначается для взаимной компенсации вытесняемых и всасываемых объемов газов при перекачках нефтепродуктов из одной емкости в другую).

На рисунке 1 представлена принципиальная схема газоуравнительной системы резервуарного парка. Выход паровоздушной смеси при «малых дыханиях» из резервуаров с продуктом 1 осуществляется в резервуар с подъемной крышей 2. Система снабжена огневыми предохранителями 3, запорными задвижками 4, задвижкой для спуска конденсата 5, сборником конденсата 6 и насосом 7 для его откачки. На случай отключения резервуаров при ремонте газоуравнительной системы или заливе другого сорта нефтепродукта резервуары имеют дыхательное оборудование.

Дыхательные клапаны 8 (с огневыми предохранителями) резервуаров, подключенных к указанной газоуравнительной системе, должны быть отрегулированы на открытие лишь при максимальном или минимальном давлении газового пространства резервуара с подъемной крышей (газосборника).

Огневые предохранители устанавливаются на газоуравнительных трубопроводах у каждого резервуара и обеспечивают нераспространение пожара в случае загорания одного из них.

Газовая обвязка резервуаров должна быть выполнена из труб, диаметр которых обеспечивал бы прохождение паровоздушной смеси при максимальной выкачке или закачке нефтепродукта и устранение вакуума при понижении температуры окружающего воздуха.

В качестве газосборников (газокомпенсаторов) могут применяться резервуары обычные с подъемной крышей и гидравлическим или сухим затвором, с мембранной «дышащей» крышей, с баллонными крышами типа «дышащий баллон», а также мягкие «дышащие» резервуары из синтетических материалов. Последний тип газосборника по опыту эксплуатации за рубежом используется для предотвращения потерь из резервуаров малой и средней вместимости, а также для сбора паровоздушной смеси, выходящей из железнодорожных цистерн при наливе. Допустимое внутреннее давление в нем достигает 0,015—0,07 кгс/см2.

В качестве газосборников могут быть использованы дополнительные резервуары того же типа, что и основные емкости с нефтепродуктом, включенные в газоуравнительную систему. Конструкция указанных газосборников постоянного объема проще конструкции газосборников переменного объема. В случае необходимости газосборник может применяться для залива нефтепродуктов. Для исключения потерь при использовании газосборников постоянного объема необходимо обеспечить высокое избыточное давление в газоуравнительной системе, достигающее 0,7 кгс/см2.

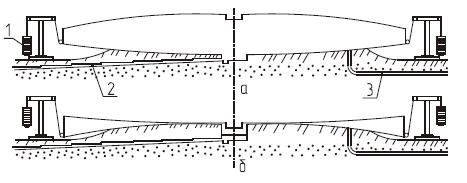

Наиболее экономичным по стоимости и эксплуатационным расходам для резервуарного парка с большой годовой оборачиваемостью является газосборник типа «дышащий баллон» (рисунок 2). Изменение объема в нем производится за счет подъема или прогиба металлических днищ. Стенка баллона с помощью тросов соединена с противовесами, которые меняют свое положение в зависимости от степени наполнения баллона. Разработаны проекты газосборников типа «дышащий баллон» вместимостью 1 и 10 тыс. м3.
