Патрубки зачистные ПЗ
Цена от 5 982 руб.
Расчет количества
Наши менеджеры помогут выбрать необходимое оборудование — позвоните по телефону 8-800-2000-845 или прямо сейчас отправьте запрос на обратный звонок.
Каталог для скачивания .pdf
- pz.pdf (280,24 КБ)
Назначение
Патрубки зачистные ПЗ являются составной частью вертикального резервуара и предназначены для зачистки днищ резервуаров при хранении обводненной нефти.
По устойчивости к воздействию климатических факторов внешней среды патрубки зачистные ПЗ изготавливаются
Изготавливается два варианта соединения патрубка зачистного с отводом: сварное (ПЗ) и фланцевое (ПЗ1).
Устройство и принцип работы

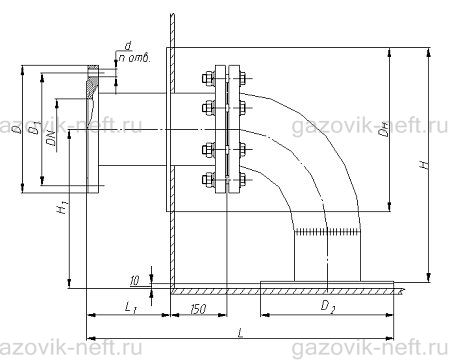

Общий вид патрубка зачистного ПЗ1–250
Общий вид патрубка зачистного ПЗ–250
Технические характеристики
| Наименование параметров | ПЗ–80 | ПЗ–100 | ПЗ–150 | ПЗ–200 | ПЗ–250 | ПЗ–300 |
|---|---|---|---|---|---|---|
| Условный проход DN | 80 | 100 | 150 | 200 | 250 | 300 |
| Присоединительные размеры фланцев на условное давление 0,6 МПа, мм | ||||||
| D | 185 | 205 | 260 | 315 | 370 | 435 |
| D1 | 150 | 170 | 225 | 280 | 335 | 395 |
| d | 18 | 22 | ||||
| n | 4 | 8 | 12 | |||
| Габаритные размеры, мм, не более | ||||||
| длина L | 560 | 610 | 735 | 920 | 1050 | 1175 |
| высота H | 340 | 400 | 520 | 670 | 815 | 975 |
| Dн | 180 | 220 | 360 | 440 | 550 | 650 |
| D2 | 180 | 220 | 320 | 440 | 550 | 650 |
| H1 | 250 | 300 | 350 | 450 | 550 | 650 |
| L1 | 200 | 200 | 200 | 250 | 250 | 250 |
| Масса, кг, не более | ||||||
| ПЗ | 11,7 | 17 | 15 | 21 | 34,5 | 48 |
| ПЗ1 | 34,8 | 48 | 91 | 138 | 151 | 163,5 |
