Муфта сливная МС–2
Каталог для скачивания .pdf
- ms-2n.pdf (306,28 КБ)
Назначение
Муфта сливная МС-2 предназначена для обеспечения быстрого и герметичного соединения с рукавом автоцистерны сливных устройств резервуаров нефтебаз и АЗС. Муфта позволяет сократить потери нефтепродуктов, экономить время при сливе, обеспечивать экологическую безопасность.
Муфта изготовляется в 2-х вариантах:
- муфта сливная МС-2;
- муфта сливная МС-2 с переходником.
Технические условия
ТУ 3689-073-10524112-2004
Устройство и принцип работы
Муфта сливная МС-2 состоит из гайки нажимной 1, крышки 2, патрубка 3, кольца резинового 4 и предохранительного тросика.
Муфта сливная присоединяется к сливному устройству резервуара патрубком 3 (соединение резьбовое). При необходимости присоединение может осуществляться через переходник (на рисунке не показан), ввернутый в патрубок. В нерабочем положении горловина патрубка должна быть закрыта крышкой 2, которая предохраняет от попадания в резервуар пыли, грязи, осадков, а также от проливов нефтепродуктов. Крышка поджимается к патрубку нажимной гайкой. Герметичность прилегания крышки (или наконечника присоединяемого рукава) обеспечивается резиновым кольцом 4, установленным в патрубке. Для удобства обслуживания и во избежание утери крышки последняя прикреплена к корпусу гибким тросиком.

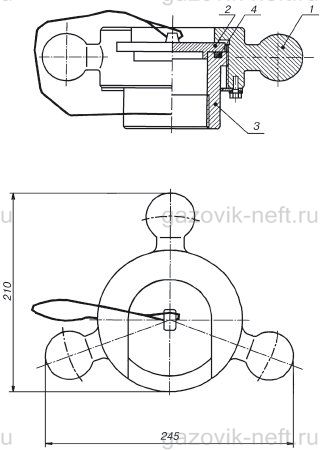

Общий вид муфты сливной МС-2:
1 — гайка нажимная; 2 — крышка; 3 — патрубок; 4 — кольцо резиновое.
Технические характеристики
| Наименование параметра | МС–2 | МС–2 с переходником |
|---|---|---|
| Габаритные размеры муфты, мм: | ||
| длина | 107 | 162 |
| ширина | 210 | 210 |
| высота | 245 | 245 |
| Масса, кг | 3,2 | 3,5 |
| Резьба присоединительная, дюйм | G3 | G2 |
