Испарители
Опросные листы
Для предоставления коммерческого предложения на изготовление теплообменного оборудования, пожалуйста, заполните опросный лист в удобной для Вас форме:
опросный лист в формате .doc |
|
опросный лист в формате .pdf |
Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты
Назначение
Испарители предназначены для испарения технологических сред в процессе производства. Могут использоваться в условиях микроклиматических районов с умеренным и тропическим климатом, рассчитаны на установку в географических районах сейсмичностью до 7 баллов по шкале Рихтера. Уплотнительная поверхность «выступ-впадина», по требованию заказчика допускается

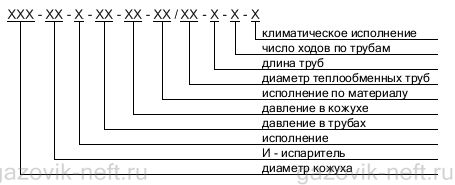

Структура условного обозначения аппарата.
Пример обозначения при заказе:
Испаритель 1000
Испаритель (ИН) — неподвижный, (ИК) — неподвижный с компенсатором, исполнения 1, с кожухом диаметром 1000 мм, на условное давление в трубах 0,6 МПа, в кожухе 1,6 МПа, исполнения по материалу М1, с гладкими теплообменными трубами (Г) диаметром 25 мм и длиной 6 м, четырехходовой по трубам, климатического исполнения (У).
Технические характеристики
| Наименование параметра | Величина параметра |
|---|---|
| Диаметр аппарата, мм | 600; 800; 1000; 1200; 1400 |
| Поверхность теплообмена, м² | |
| Условное давление, МПа | 1,0; 1,6; 2,5; 4,0 |
| Длина теплообменных труб, м | 2; 3; 4 |
| Диаметр и толщина стенки теплообменных труб, мм | 25×2 |
| Число ходов | 1 |
| Температура теплообменных сред в трубах и кожухе, °С | |
| Материальное исполнение | углеродистая сталь, нержавеющая сталь, сталь молибденсодержащая |
