Устройства СР–250 (стендеры)

Устройства СР–250 (стендеры)

Каталог для скачивания .pdf

Назначение

Устройства типа СР–250 (стендеры) предназначены для налива и слива нефти и нефтепродуктов в морские и речные суда-танкеры.

Многорядные шарниры обеспечивают лёгкость перемещения подвижных элементов стендера при длительной эксплуатации.

Идеальная балансировка и малый вес стендера позволяют управлять им вручную одним человеком без дополнительной механизации.

Наружные обоймы шарниров связаны между собой кронштейном, что позволяет производить замену уплотнительных манжет без демонтажа стендера и без разборки шарниров.

Захваты поворачиваются вокруг оси присоединительной головки на 360°, что позволяет установить их в любом удобном месте на приёмном фланце танкера.

Устройство и принцип работы

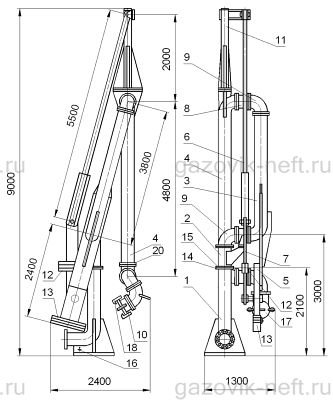

Схема стендера СР–2507
Стендер СР–2507–01

1 — стойка; 2 — шарнирный блок; 3 — внутренняя труба; 4 — наружная труба; 5 — консоль; 6 — стяжка; 7 — противовес; 8 — шарнир; 9 — колено с фланцами; 10 — присоединительная головка; 11 — верхняя труба; 12,13 — груз; 14 — фланец; 16 — болт заземления; 17 — крышка; 18 — захваты; 20 — фланец.

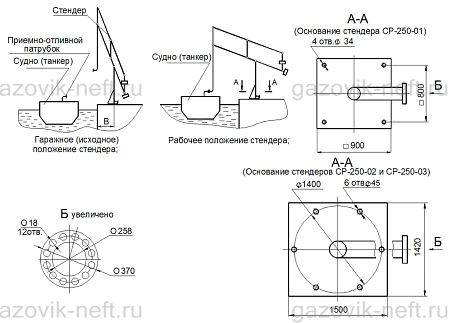

Схема расположения стендера на причале
Схема расположения стендера на причале
СтендерB, мм
СР–250–01 1500
СР–250–02 2000
СР–250–03 3000

Технические характеристики

Наименование параметраСР–250–01СР–250–02СР–250–03
Диаметр условного прохода, мм 250
Условное давление, МПа (кгс/см²), не более 1,6 (16)
Расчётная пропускная способность при скорости перекачки продукта 9 м/с, м³/час, не менее 1600
Радиус действия, м 8,5 12 15
Зона действия, м 16 23 29
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более 250 (25)
Назначенный срок службы, лет, не менее 10
Масса стендера, кг, не более 3100 4000 4800
Габаритные размеры в сложенном положении, мм, не более
длина 2400 3000 3000
ширина 1300 1300 1300
высота 9000 13000 17000
